小型斷路器是用于低壓電氣設備，保護導體、開關及電器，防止過載和斷路的。它們能夠滿足與電氣設備相關的各種條件，代表了各個行業中技術性能及經濟性的解決方案，廣泛應用于工業、***設施高技術公共設施及家電等行業。它們是按照現行***（IEC60898）制造的，分為7個產品系列，覆蓋范圍為電流0.3A~12***，電壓230/400V，同時可按與之相關的附件及輔助開關進行分類。它們用搭鎖安裝在符合EN50022及DIN46277標準的35mm的對稱護攔上。

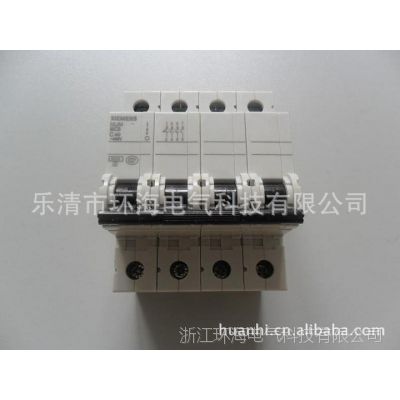

----西門子5S系列小型斷路器主要用于配電線路、負載、照明等電器設備的過載及短路保護等。（下圖為小型斷路器的外觀〕

   結構及功能部件（見下圖）

----------------(1)組合型接線端子；
----------------(2)用于過載保護的熱雙金屬片；
----------------(3)用于短路保護的電磁脫扣器；
----------------(4)機械鎖定和手柄裝置；
----------------(5)觸頭系統；
----------------(6)快速滅弧系統；
----------------(7)外殼和卡軌部件。

   主要功能特點：
----1. 采用漏斗式組合型接線端子使接線簡單可靠；可方便地連接匯流母線排，并可以通過附加接線端子使進線或出線的端子容量達35mm2
----2. 觸頭系統采用銀合金材料(銀錫或銀石墨)，真正做到了無熔焊。
----3. 采用快速滅弧系統，由動觸頭鎖定片、引弧導板、磁吹金屬片和金屬滅弧柵片等部件構成。滅弧室中有多達13片的金屬柵片，可迅速將電弧熄滅，平均短路分?jǐn)鄷r(shí)間僅為3.7 ms。
----4. 能量限制等級比 3 還要高(能量值僅為等級 3 的50%)。
----5. 選擇性配合保護好�？膳c上級的熔斷器，塑殼式斷路器等產品形成良好的選擇性保護。
----6. 斷路器均能滿足IEC898的標準，分?jǐn)嗄芰�可達10KA（如用于工業IEC947－2標準達25KA
----7. 斷路器脫扣特性有A、B、C、D四種，額定電流范圍從0.3－12***�？梢赃m用于各種不同的使用范圍。
----8. 斷路器的外殼采用熱固性材料制成，具有很高的耐熱性和抗沖擊強度，絕緣強度高。
----9. 斷路器外形為標準模數化結構，體積小重量輕；安裝部件采用金屬片和彈簧，可以安全牢固地卡裝在35mm的標準導軌上。
----10. 斷路器可與多種附件相連接，如用于手柄鎖定的鎖定裝置，它可以防止無關人員去操作斷路器，另外還有輔助開關、故障報警開關、分勵脫扣、欠壓脫扣等附件可供選擇。
   基本參數與技術特性：

• 額定工作電壓：AC230/400V（至AC250/440V）; DC220/440V
• 額定工作電流：0.3-12***
• 極數：1P,2P,3P,4P,1P+N,3P+N
• 脫扣特性：A,B,C,D
• 分?jǐn)嗄芰Γ?.5KA, 6KA, 10KA (包括直流)
• 符合標準：IEC898，GB10963以及 CCC安全認證等 4.外形尺寸： 寬度為18mm（1模數）的倍數

     特點
• 根據 IEC 898 標準，額定分?jǐn)嗄芰Ω哌_(dá) 10kA
• 極好的限流作用和選擇性
• 脫扣特性為 A, B, C, D
• 采用機械卡裝的快速附件安裝
• 組合型接線端子可同時連接匯流排和饋線電纜
• 根據 DIN VDE 0660 第 107 部分標準同時具有隔離功能 (5SP4)
• 根據 EN 60 204 同時具有主開關功能 (5SP4)
• 獨立的開關位置指示器 (5SP4)
• 根據 DIN VDE 01 006 第 100 部分標準可防止手指和手背觸電

  脫扣特性	30C 室溫時的脫扣特性
  符合標準	脫扣特性	熱力脫扣測試 電流低測試電流	高測試電流	脫扣時間 63A ≤In ≤12***	電磁脫扣測試電流保持	最遲脫扣	脫扣時間
  IEC 898/EN 60898 DIN VDE 0641 第 11 部分	A	1.13xln	1.45xln	>1h  >2h <1h  <2h	2xln	3xln	≥0.1s <0.1s
  	B	1.13xln	1.45xln	>1h  >2h <1h  <2h	3xln	5xln	≥0.1s <0.1s
  	C	1.13xln	1.45xln	>1h  >2h <1h  <2h	5xln	10xln	≥0.1s <0.1s
  	D	1.13xln	1.45xln	≥1h  >2h <1h  <2h	10xln	20xln	≥0.1s <0.1s


  ----在其它運行溫度，每 10 度的溫度差，延遲脫扣電流的變化大約為 5%，并且在低于 30C 時增加，高于 30C 時減少。
  ----對于 DC (直流)，瞬時脫扣極限電流以系數 1.2 增加。





  5SM / 5SU系列漏電保護器
  適用范圍： ----主要用于配電線路及電器設備中，對直接或間接接觸帶電體（包括人體或生物體觸電）而產生的漏電、火災 事故以及絕緣遭到破壞等故障的保護（下圖為漏電保護器的外觀〕。
  結構及功能部件（見下圖） 使用范圍廣，額定工作電流從16～80A，額定故障電流從10～500mA。 漏電開關的外殼采用熱固性材料制成，具有很高的耐熱性和抗沖擊強度，絕緣強度高。 漏電開關外形為標準模數化結構，體積小重量輕；安裝部件采用金屬片和彈簧，可以安全牢固地安裝 在35mm的標準導軌上。 對于5SM系列漏電開關，采用漏斗式組合型接線端子使接線簡單可靠；并可在下接線端子連接匯流母 線排。另外還可以在它的側面加裝輔助開關。 對于5SU系列漏電開關，除具有漏電保護功能外還具有短路及過載保護功能，并且具有很強的限流能 力，能量限制等級高達 3 （5SU3747除外）。 所有系列的產品均采用電磁式脫扣系統，無需輔助電壓，使用更安全，且不受電壓波動和氣候環境等 因素的影響。  基本參數與技術特性： 額定工作電壓：AC125/230(1P+N) / AC230/400V(3P+N) 額定工作電流：6-63A 額定漏電電流：30～300mA,500mA,1000mA 脫扣特性 (用于5SU)：B,C 分?jǐn)嗄芰?(用于5SU)：4.5KA, 6KA, 10KA, 20KA 極數：2P(1P+N)，4P(3P+N) VII. 符合標準：IEC1008， IEC1009，DIN VDE 0664等外形尺寸： 寬度為18mm（1模數）的倍數
  電磁式剩余電流保護斷路器 系列 ***的性能價格比 電磁式脫扣系統，元需輔助電壓 受環境氣候，電壓波動等的干擾小，脫扣精度高 對于5SU系列帶過電流保護的剩余電流保護斷路器，具有很強的限流作用，能量限制等級為3 觸頭系統采用無熔焊銀合金材料 帶指觸防護接線端子，并可連接匯流排（僅用于5SM系列） 高阻燃及耐沖擊塑料殼體和部件 體積小重量輕，標準性模數化 35mm導軌安裝，方便妥當 使用壽命長，大于10000次 能反復操作，工作連續性提高 品種及功能多樣化，選用方便 符合多個國家的標準認可
  保護功能： 漏電保護 人身安全保護 絕緣故障保護 火災事故保護 過電流保護（僅用于5SU系列） 直接接觸帶電體保護 間接接觸帶電體保護
  技術特點： 額定電流16-224A 額定漏電電流10-1000mA 額定電壓AC230/400/690V 極數2極，3極，4極 工作環境溫度-25C-+45C 防護等級室外IP20/IP40/IP54 漏意電流類別AC,A,B
  剩余電流保護斷路器適用于0.01A,0.03A,0.1A,0.3A,0.***,1A漏電電流，對30mA以上的暴露物及30mA以下的生物體能進行***保護，當斷路器在安裝時，運行設備必須可靠接地。以上三例為人體直接接觸帶電體的情況。一般人體手對手及手對腳的電阻為1000歐姆左右，這樣對220/240V用設備而言，流經人體電流約為220mA，一般假設人體電阻為3000歐姆，這樣對220V用設備而言，流徑人體電流約為73mA。
