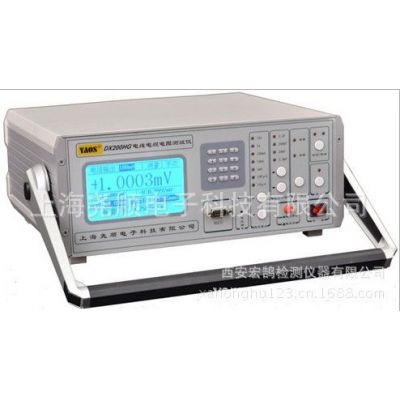

DX200GH型電線電纜金屬導體電阻率檢測儀器

  本測試裝置是根據國際電工委員會（IEC）468和國標GB3048.2—94的規定而研制成功的,是測定電線電纜金屬導體電阻率性能的裝置,其性能完全符合GB3048.2—94技術要求,是集電子技術、微處理機、自動檢測技術和新型樣品夾持裝置于一體的智能化高新技術產品，解決了傳統檢測中由于單臂雙臂電橋而產生的操作繁瑣，平衡費時，人工計算、工作效率低等問題，***采用了***的高精度的電流—電壓降四端子測量法，消除了連接導線電阻和接觸電阻所帶來的誤差，可以高精度地測定實心銅鋁及其合金導體材料的體電阻率，質量電阻率以及單位長度電阻。

    本測試裝置為綜合性測試系統，設計為測試臺結構，主要由***的多功能樣品夾具，高精度數字電壓表、寬量程高穩定直流恒定電流源，微處理機系統等部分組成，多功能樣品夾具由特殊導電合金精密加工而成，接觸良好，具有定位精度高等特點，適合用于從φ0.1mm—φ40mm寬范圍導體的調節和夾持，高精度數字電壓表靈敏度高、測量范圍由0.1μV—2V,精度達0.05%，采用液晶4 1/2位數字顯示，大功率恒流源電流輸出范圍極寬從10μA—20A，恒定電流輸出穩定性好，精度高達0.05%，微處理機系統由主機、鍵盤、顯示終端和打印機組成。

 本裝置采用***的人機對話，屏幕菜單提示，自動進行溫度修正，自動計算電阻率和誤差，本裝置具有測試精度高、操作方便，屏幕顯示、人機對話、自動進行數據處理打印等特點，適合于各電線電纜廠，合金材料廠、高等院校、科研單位對金屬導體材料的研究和檢測之用，可測量導線每米長度電阻、體電阻率和質量電阻率。

儀器主要技術指標：

一、測量范圍：電阻：6.7×10^-9--10⁵Ω

            線材直徑：φ0.1mm—φ40mm

二、測量誤差：在φ0.1mm—φ1mm線徑范圍，誤差為±0.15%

在φ0.1mm—φ40mm線徑范圍，誤差為±0.25%

 三、設備

（一）  測試架：作為每米長度電阻導線的測試架，標尺誤差：1000±0.2mm

專用多功能夾具：具有電位夾頭具有微調裝置，可夾緊導線直徑φ0.1mm—φ40mm

（二）  主機

1．液晶顯示 數字電壓表

量程：2mV、20 mV、200 mV、2V

       分辯率：0.1μV、1μV、10μV、100μV

       量程誤差：2mV檔：±（0.1%讀數+6字）

                  20mV、200mV、2V檔：±（0.1%讀數+2字）

2． 直流恒定電流源

     量程：10μA、100μA、1mA、10 mA、100 mA

                誤差：±（0.1%讀數+2字）

                  量程：1A、10A、1***

                  電流誤差：±（0.1%讀數+2字）

                   電流調節：電流為固定輸出

3． 電阻顯示

4 1/2位LED數字顯示0—19999

電阻單位、小數點過載自動顯示

4． 單片微機及PC接口

（三）  PC微處理機系統

1． 鍵盤：標準鍵盤

功能：能輸入試驗日期、編號、溫度、導線直徑、每米導線稱重值、測量方法、試樣來源及規格

2． 數據處理功能：由導線直徑計算導線的截面積

               由導線重量計算導線的質量

               輸入試驗溫度計算溫度修正系數

               計算導線的電阻率（20°C）

               計算樣品測量次數的平均電阻值率

3． 顯示：CRT屏幕顯示

       采用菜單式提示操作程序，達到人機對話，顯示測量結果

4．打印機：由打印機打印出測試結果及數據
