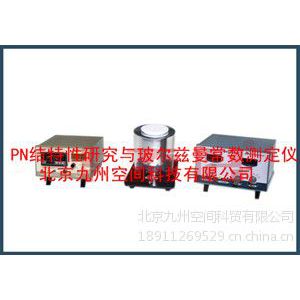

北京九州空間科技有限公司專業生產銷售供應JZ-PN2 PN結特性研究與玻爾茲曼常數測定儀

半導體產業已經成為基礎產業，而現有的物理實驗中涉及半導體物理的比較少。我們從物理實驗的需求出發，以最基本的PN結半導體器件，開設了一個半導體物理實驗，根據PN結的正向壓降與其正向電流、溫度的關系，研究PN結的伏安特性，測量波爾茲曼常數，估測半導體材料的禁帶寬度，從而很好地學習和掌握一些重要的半導體物理知識。

　　儀器精心設計，不但思路獨特，而且性能穩定，測量精度好，適用于大專院校普通物理實驗和有關專業的半導體物理實驗。

可開設的實驗

　　1、測量同一溫度下，正向電壓隨正向電流的變化關系，繪制伏安特性曲線；

　　2、在同一恒定正向電流條件下，測繪PN結正向壓降隨溫度的變化曲線，計算靈敏度，估算被測PN結材料的禁帶寬度；

　　3、學習用Execl進行指數函數的曲線回歸的方法，并計算出玻爾茲曼常數；

　　4、探究：用給定的PN結測量未知溫度。

主要技術特點

　　1、開放式設計，提供多個通用式的溫度插孔，可方便地插入被測傳感器。PN結傳感器可以隨時取出，不但可以實驗，也可以用于實際溫度測量。除PN結傳感器外，用戶可根據自有條件，用來測量熱敏電阻、銅電阻、熱電偶、 AD590和LM35等溫度傳感器，具有很好的拓展性。

　　2、更***地測量玻爾茲曼常數。沒有采取常規的加正向壓降測正向微電流的方法，而是特別設計了一個能穩定輸出1nA～1mA范圍的精密微電流源，解決了測量微電流跳字、不穩定的問題，能準確地測量正向壓降。

　　3、在常溫下就能估測出零度時硅材料的禁帶寬度，而不需要在冰水混合物中測量，不但簡化了測量方法和過程，而且避免了由于冰水混合物溫度失準帶來的誤差。

主要技術參數

　　1、控溫范圍：室溫~120℃，溫度控制精度：±0.2℃，分辨率：0.1℃，控制方式：PID控制。

　　2、PN結傳感器2個：S9013、C1815，小功率NPN晶體三極管的CB結短路而形成的PN結。

　　3、電流輸出范圍1nA～1mA分4段可調，調節細度：最小1nA，開路電壓：約5V；

　　4、微電流顯示范圍：10-9～2×10-6A，分辨率10-9A；

　　5、正向壓降測量范圍：0～2V，分辨率：1mV。
