| 加工定制：是 | 品牌：通達 | 動力功率：55、75kw |
| 型號：JTP1.2×1.0P | 類型：絞車 | 適用領域：煤礦、金屬礦和非金屬礦 |

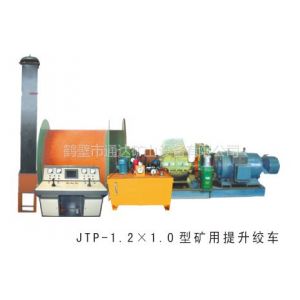

JTP（B）系列提升絞車
JTP(B)系列礦用提升絞車可供煤礦、金屬礦及非金屬礦在傾斜巷道和豎井作升降物料和人員之用。該系列產品具有參數***、結構新穎、重量輕、操縱方便可靠及低電耗等優點。適用于技術水平及維修能力較高的中小型礦山。絞車的電機電控可以配制非隔爆（隔爆）電阻調速、非隔爆（隔爆）型變頻調速兩種形式。
JTP（B）型系列提升絞車技術性能表
型號 Model | 卷筒 | 鋼繩 Rope | 電機 Motor | 外形尺寸 Dimension L×W×H（mm） | 主機重量 Totalweight （不含、電機電控）(kg) | ||||||||
數量 Number | 直徑 Dia（mm） | 寬度 Widh（mm） | 拉力 PF(KN) | 拉差 PFD(KN) | 直徑 Dia(mm) | 容繩量 Capatiy（m） | 速度 Speed（m/sec） | 功率 Power(KW) | 型號 Model | 轉速 Rotating Speed（mm） | |||
JTP-1.2 | 1 | 1200 | 1000 | 30 |
| 20 | 660 | 1.84 | 55 | YR280S-8 | 725 | 4750×4300×1450 | 7261 |
2.5 | 75 | YR280S-6 | 975 | ||||||||||
2JTP-1.2 | 2 | 1200 | 800 | 30 | 20 | 20 | 520 | 1.84 | 45 | YR250M-8 | 725 |
| 9125 |
2.5 | 55 |
| 975 |
| |||||||||
|
| YR250M-6 |
| 5745×4300×1450 | |||||||||
JTP-1.6 | 1 | 1600 | 1200 | 45 |
| 24.5 | 880 | 2.45 |
| JR127-10 | 585 | 5950×3100×2650 | 10164 |
3.06 | 115 | JR127-8 | 730 | ||||||||||
4 | 130 | JR127-6 | 980 | ||||||||||
| 185 |
|
| ||||||||||
2JTP-1.6 | 2 | 1600 | 900 | 45 | 30 | 24.5 | 640 | 2.45 | 80 | JR127-10 | 585 | 6671×3100×2650 | 13111 |
3.06 | 95 | JR127-8 | 730 | ||||||||||
4 | 130 | JR127-6 | 980 | ||||||||||
JTPB-1.2 | 1 | 1200 | 1000 | 30 |
| 20 | 660 | 1.84 | 55 | JBR0315S-8 | 737 | 4750×4500×2193 | 7639 |
2.5 | 75 | JBR0315S-6 | 985 | ||||||||||
2JTPB-1.2 | 2 | 1200 | 800 | 30 | 20 | 20 | 520 | 1.84 | 55 | JBR0315S-8 | 737 | 5765×4500×2036 | 8942 |
2.5 | 75 | JBR0315S-6 | 985 | ||||||||||
JTPB-1.6 | 1 | 1600 | 1200 | 45 |
| 24.5 | 880 | 2.45 | 110 | JBR0400M-10 | 591 | 5950×3100×2650 | 10839 |
3.06 | 132 | JBR0400M-8 | 742 | ||||||||||
4 | 185 | JBR0400L-6 | 992 | ||||||||||
2JTPB-1.6 | 2 | 1600 | 900 | 45 | 30 | 24.5 | 640 | 2.45 | 75 | JBR0400S-10 | 585 | 6765×4500×1866 | 13830 |
3.06 | 90 | JBR0400S-8 | 730| | ||||||||||
4 | 132 | JBR0400M-6 | 980 | ||||||||||
JTPB-1.2×1.2 | 1 | 1200 | 1200 | 30 | 30 | 20 | 810 | 1.84 | 55 | JBR0315S-8 | 725 |
| 7764 |
2.5 | 75 | JBR0315S-6 | 975 | ||||||||||
JTPB-1.6×1.5 | 1 | 1600 | 1500 | 45 | 45 | 24.5 | 1166 | 2.5 | 110 | JBR0400S-10 | 591 |
| 1 |
2.45 | 115 | JBR0400S-8 | 742 | ||||||||||
3.06 | 132 | JBR0400M-6 | 992 | ||||||||||
4 | 185 |
|
| ||||||||||
工作原理
JTP(B)絞車主軸裝置采用剖分式或整體式彈性結構卷筒，卷筒受力均勻，強度大。盤形制動器為油缸后置式，動作靈活，不油污制動盤，***具有液壓延時二級制動性能，并可在井口自動接觸。雙筒絞車設有液壓齒輪離合器及調繩聯鎖裝置，調繩準確迅速；操縱臺設有深度指示器。整機具有技術***、結構緊湊、操縱方便、***、低電耗等優點。電器系統由控制柜、操縱臺、電阻器、電機等組成。配套電控可采用普通電控或PLC電控或變頻電控成套系統，根據要求提供動力制動。
機械部分結構概述
JTP系列絞車主要包括主軸裝置、電機、彈性聯軸器、減速器、齒輪聯軸器、盤形制動器、液壓站、操縱裝置、深度指示器等部件。
1、主軸裝置
主軸裝置由主軸、卷筒、支輪、制動輪、軸承等組成。
主軸裝置上的卷筒采用16Mn焊接結構，為便于下井可制成剖分結構，制動盤與卷筒用鉸孔和普通螺栓把合。卷筒焊接后進行整體退火處理以消除內應力。
提升機主軸材質為45號鋼鍛件、正火處理，并進行嚴格理化實驗和探傷檢查。主軸與卷筒采用***切向鍵連接方式，切向鍵及主軸經過驗算完全能夠滿足扭矩要求。卷筒與輪轂連接的方式：卷筒與輪轂的連接為數量一半的精致配合螺栓，另一半數量為普通螺栓。提升機主軸軸承座用螺栓分別固定在兩個軸承梁上，軸承均采用雙列向心球面軸承，具有壽命長，安裝維護方便等優點。
2、減速機
該系列提升絞車減速器通常采用圓柱齒輪減速器，但也可選配行星齒輪減速器，該型減速器為兩級行星傳動，具有結構緊湊，傳動能力大，運行平穩，噪音小，壽命長特點。
3、盤形制動器
絞車的制動系統由盤形制動器和液壓站兩部分組成，盤形制動器為油缸后置式，制動力由盤形彈簧提供、液壓控制。其結構緊湊，動作靈敏，***。制動器的制動力矩三倍靜力矩設計。盤形制動器是制動系統的執行機構。盤形制動器對閘盤直接產生正壓力，由閘盤和閘塊間的摩擦力產生所需的制動力矩，完成工作制動和安全制動。
4、液壓站
液壓站采用可調電氣延時二級制動液壓站，采用比例閥調節壓力，配置兩套電動機、泵及調壓裝置，一套運行，一套備用，以***提升機可靠運行。液壓元件均采用集成方式布置在油箱面板上面，便于檢修維護。
5、深度指示器
深度指示器為牌坊式深度指示器，具有指示提升容器在井筒中和斜坡上的位置，同時當提升容器接近上端位置和超越停車位置時，可分別使絞車自行減速和安全制動。
配套電控
提升機電控部分可選配普通電控或PLC電控或變頻電控成套系統。根據要求提供動力制動。
1、普通電控
主要配置：定子屏、轉子屏、繼電器屏、動力制動屏、控制屏、金屬電阻器
工作原理：串電阻調速方法是在繞線式異步電動機的轉子回路內接入金屬電阻，用控制器逐步切除電阻的方法進行調速。
優 點：一次性投入成本小，設備簡單維修方便。
缺 點：設備運營后資源浪費，調速性能差。
2、PLC電控
主要配置：電源換向柜、操作臺、動力控制柜、轉子控制柜、副PLC控制臺、測速發電機、軸編碼器等
工作原理：采用雙PLC控制，滿足《煤礦安全規程》保護雙線制要求，除完成絞車手動、半自動運行過程的邏輯操作外，還通過高速計數器模塊接收軸編碼器發出的脈沖信號，精密計算并顯示罐籠（或礦車）所處位置及速度，并據此提供可靠的軟減速點及過速、軟過卷保護。
優 點：系統***，設備體積小，安裝、調試方便。
3、變頻電控
主要配置：操作臺、電源柜、電阻柜、變頻器柜
工作原理：變頻調速方法是異步或同步電動機，利用改變定子頻率的方法從而改變電機同步轉速的方法實現調速。
優 點：無極調速、節能、電機性能好、工作穩定。
